Πώς γίνεται το καλιμπράρισμα στο διαθλασίμετρο? Όλα όσα πρέπει να ξέρω

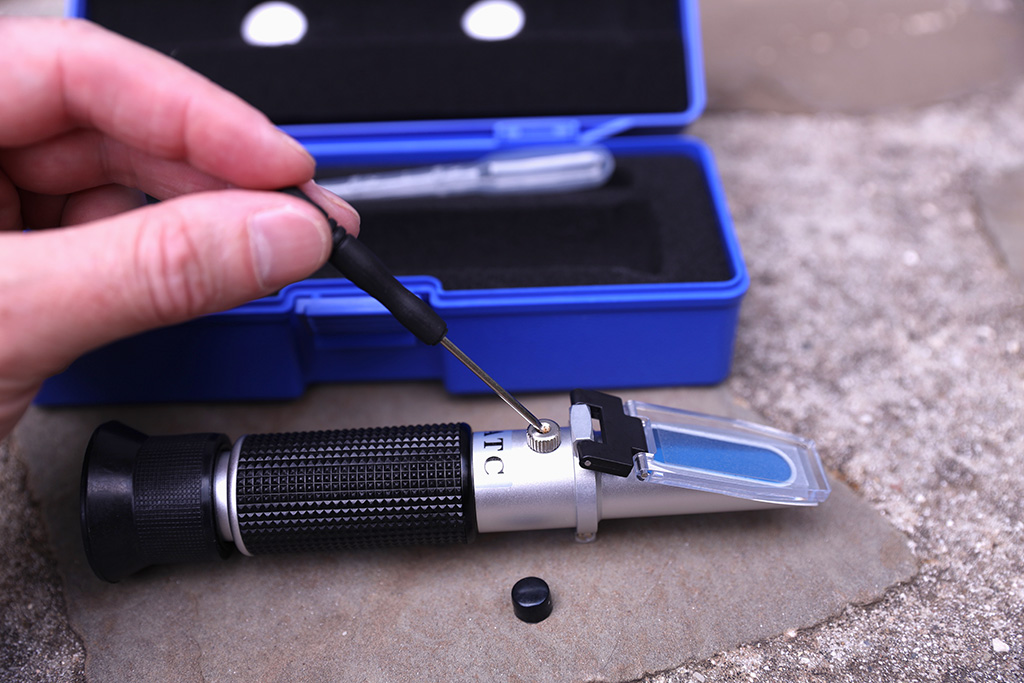

πρωτοσέλιδο - Πώς γίνεται το καλιμπράρισμα στο διαθλασίμετρο? Όλα όσα πρέπει να ξέρω

Πώς γίνεται το καλιμπράρισμα στο διαθλασίμετρο? Δείτε με ποιό τρόπο καλιμπράρω το διαθλασίμετρο

Το διαθλασίμετρο απαιτεί καλιμπράρισμα
Πώς γίνεται το καλιμπράρισμα στο διαθλασίμετρο? Όλα όσα πρέπει να ξέρω
Απλώνουμε 1 με 2 σταγόνες, από το απεσταγμένο ή το απιονισμένο νερό, πάνω στο πρίσμα του οργάνου.

Τί είναι το διαθλασίμετρο?

Το διαθλασίμετρο (refractometer) αποτελεί ένα όργανο με το οποίο, εμείς μπορούμε εύκολα, γρήγορα, και σχετικά αξιόπιστα, να μετρήσουμε την αλατοπεριεκτικότητα σε μια άλμη.

Δείτε: Μετράω την αλατοπεριεκτικότητα σε άλμη με Διαθλασίμετρο – Τί πρέπει να γνωρίζω?

Εμείς, απαιτείται να βαθμονομούμε (καλιμπράρουμε), το διαθλασίμετρο, κατά τακτά χρονικά διαστήματα, είτε πρόκειται για ψηφιακό, είτε πρόκειται για αναλογικό [ ”ματάκι΄” – διόπτρα (viewfinder)] διαθλασίμετρο.

Πολλοί κατασκευαστές προτείνουν το καλιμπράρισμα, του διαθλασιμέτρου, να γίνεται κάθε φορά, όταν, εμείς πρόκειται να διεξάγουμε μέτρηση.

Γενικά, όσο οικονομικότερο είναι το όργανο, τόσο περισσότερο χρειάζεται να δίνουμε έμφαση στην βαθμονόμηση, αυτού, του οργάνου.

Καλιμπράρισμα στο διαθλασίμετρο με απεσταγμένο ή απιονισμένο νερό
Τα διαθλασίμετρα διαθέτουν βίδα καλιμπραρίσματος. Όταν περιστρέφουμε, αυτήν, την βίδα, εμείς μεταβάλλουμε την ένδειξη στην κλίμακα. Δείτε την επόμενη φωτο.

Ελάτε να δούμε το πώς γίνεται η βαθμονόμηση (καλιμπράρισμα) στο διαθλασίμερο.

Εμείς προμηθευόμαστε απεσταγμένο ή απιονισμένο νερό.

Το νερό, όσο και το περιβάλλον, (στο οποίο, εμείς βρισκόμαστε), θα πρέπει να έχει θερμοκρασία 20°C.

Η τιμή, της θερμοκρασίας, του οργάνου, είναι, ιδιαίτερα, σημαντική, όταν, η συσκευή μας δεν διαθέτει σύστημα αυτόματης διόρθωσης της θερμοκρασίας, [Auto Temperature Compensation (ATC)].

Τοποθετούμε 1 με 2 σταγόνες, από το απεσταγμένο ή το απιονισμένο νερό, στην επιφάνεια, του πρίσματος, του οργάνου.

Φυσικά, πρώτα, εμείς έχουμε φροντίσει, ώστε, η επιφάνεια, του διαθλασιμέτρου, να είναι στεγνή και καθαρή.

Κατεβάζουμε το κλείστρο, ώστε, το νερό, αυτό, να απλωθεί σε όλη την επιφάνεια του πρίσματος.

Φυσαλίδες ή κενά σημεία δεν πρέπει να υπάρχουν, στην μάζα του νερού.

Κάθε φορά, όταν, το δείγμα μας είναι το απεσταγμένο νερό, θα πρέπει το όργανο να δείχνει τιμή αλατοπεριεκτικότητας 0%.

Περιμένουμε, περίπου, 30 δευτερόλεπτα, ώστε, το νερό και το πρίσμα να αποκτήσουν, ακριβώς, την ίδια θερμοκρασία.

Κοιτάμε από την θέση της διόπτρας.

Ταυτόχρονα, εμείς φροντίζουμε, ώστε, το πρίσμα να δέχεται επαρκή ποσότητα φωτός.

Στρεφόμαστε, δηλαδή, προς την φωτεινή πηγή.

Καθαρά, μπροστά μας, [από το ”ματάκι΄” – διόπτρα (viewfinder)] βλέπουμε την βαθμονομημένη κλίμακα του οργάνου.

Ρυθμίζουμε την βίδα καλιμπραρίσματος, έτσι ώστε, η ένδειξη να εμφανίζει την αλατοπεριεκτικότητα με τιμή 0%.

Το καλιμπράρισμα ολοκληρώθηκε.

Σκουπίζουμε, απαλά, το πρίσμα με μαλακό πανί, και προχωράμε στην επόμενη μέτρηση.

Καλιμπράρισμα στο διαθλασίμετρο με αλατόνερο γνωστής αλατοπεριεκτικότητας

Το καλιμπράρισμα με απεσταγμένο νερό δεν εγγυάται ακρίβεια.

Ειδικά, όταν πρόκειται να εξετάσουμε δείγματα άλμης μεγάλης αλατοπεριεκτικότητας.

Διαλύσαμε 15g αλατιού σε 85g νερό. Φτιάξαμε μια άλμη 15% κατά βάρος.  Θα ρυθμίσουμε την βίδα καλιμπραρίσματος, έτσι ώστε, εμείς να δούμε αυτήν την εικόνα από την διόπτρα του οργάνου.

Στην περίπτωση, αυτή, εμείς θα πρέπει να καλιμπράρουμε το όργανο σε δείγματα άλμης γνωστής αλατοπεριεκτικότητας.

Ας δούμε το πώς γίνεται αυτό.

Προμηθευόμαστε όσο το δυνατόν καθαρότερο αλάτι.

Παίρνουμε 10g από το αλάτι, αυτό, και το διαλύουμε σε 90g νερό.

Οι μετρήσεις μας πρέπει να είναι όσο το δυνατόν ακριβέστερες.

Το νερό θα πρέπει να είναι απεσταγμένο ή απιονισμένο και η θερμοκρασία, αυτού, του νερού, να είναι στους 20°C.

Με τον τρόπο, αυτό, εμείς φτιάξαμε μια άλμη 10% κατά βάρος σε αλάτι.

Δείτε: Τί είναι η άλμη? Πώς φτιάχνω αυτήν που θέλω?

Ακολουθούμε την ίδια διαδικασία όπως και προηγουμένως.

Απλά, τώρα, θα ρυθμίσουμε την βίδα καλιμπραρίσματος έτσι ώστε, η αλατοπεριεκτικότητα να γίνει 10%.

Εάν διαλύσουμε 20g αλατιού σε 80g νερό, θα φτιάξουμε μια άλμη 20% κατά βάρος.

Ακολουθώντας την ίδια διαδικασία θα ρυθμίσουμε την βίδα καλιμπραρίσματος έτσι ώστε, η αλατοπεριεκτικότητα να γίνει 20%.

Άρα, λοιπόν, κάθε φορά, αρκεί να καλιμπράρουμε το διαθλασίμετρο σε μια άλμη γνωστής αλατοπεριεκτικότητας, η οποία όμως θα προσεγγίζει την αλατοπεριεκτικότητα της άγνωστης άλμης.



Δείτε περισσότερα:

Refractometer Calibration, Use and Maintenance. Stephen Vasquez and Shannon Mueller. University of California Cooperative Extension Fresno County.

High-resolution and compact refractometer for salinity measurements. D. Malardé, ZY,  Wu, P.  Grosso, J.-L. de Bougrenet de  la  Tocnaye, M. Le Menn,. Meas. Sci. and Tech., vol. 20, 015204, (2009).

Refractometer resolution  limits  for  measuring seawater  refractive index. P.  Grosso, D. Malardé, M. Le Menn, Z.Y.  Wu,  J. L. de Bougrenet de la Tocnaye. Opt. Eng.  49(10), 103603-1:5, (2010).
